Feadáin cruach gan uaim ASTM A179, mar phíobán cruach speisialta a úsáidtear go forleathan le haghaidh malartóirí teasa, comhdhlúthadáin agus trealamh ardbhrú eile, is ábhar lárnach iad i dtionscail ar nós peitriceimiceach, giniúint cumhachta, agus déantúsaíocht coire mar gheall ar a seoltacht theirmeach den scoth, friotaíocht creimeadh agus cobhsaíocht faoi choinníollacha ardteochta agus ardbhrú.
Éilíonn forghníomhú caighdeán ASTM A179:
Ábhar Carbóin (C) Níos lú ná nó cothrom le 0.06%
Ábhar Mangainéise (Mn) 0.27-0.63%
Ábhar sileacain (Si) Níos mó ná nó cothrom le 0.10%
Ábhar fosfar (P) Níos lú ná nó cothrom le 0.025%
Ábhar sulfair (S) Níos lú ná nó cothrom le 0.025%
Soláthar feadáin gan uaim fuartharraingthe le trastomhais seachtracha Φ12.7-50.8mm agus tiús balla 0.89-3.66mm.
Le haghaidh feadáin Φ19mm: caoinfhulaingt trastomhas seachtrach ±0.10mm, diall tiús bhalla ±10%
Airíonna meicniúla:
Neart teanntachta Níos mó ná nó cothrom le 325MPa
Neart toraidh Níos mó ná nó cothrom le 180MPa
Cruas Níos lú ná nó cothrom le 72HRB
Ráta leathnaithe Níos mó ná nó cothrom le 15% (tástáil um leathnú cón 30 céim)
Airíonna teirmeacha:
Seoltacht theirmeach Níos mó ná nó cothrom le 52W/(m·K) (ag 100 céim )
Toilleadh teasa sonrach 0.46kJ/(kg·K)
Comhéifeacht aistrithe teasa 40% níos airde ná 304 cruach dhosmálta
lamháltais gheoiméadracha:
Díreach Níos lú ná nó cothrom le 1.5mm/m
Éilipteacht Níos lú ná nó cothrom le 0.5%OD
Gearr an diall ingearacht Níos lú ná nó cothrom le 0.15mm
Tástáil nach-millteach:
Tástáil reatha Eddy de réir ASME SE-209 Aicme A
Tástáil ultrasonaic in aghaidh an ASME SA-450
Críochnú dromchla:
Gairbhe an dromchla istigh/amuigh Ra Níos lú ná nó cothrom le 1.6μm
Mionsratanna incheadaithe Níos lú ná nó cothrom le 0.05mm ar doimhneacht
Feidhmíocht lúbthachta:
Ga lúbthachta íosta 2D (D=trastomhas seachtrach)
Ráta laghdaithe tiús bhalla Níos lú ná nó cothrom le 15% tar éis lúbthachta
Moltaí táthú:
Táthú molta GTAW
Gás cosanta Ar+2%O₂
Ionchur teasa Níos lú ná nó cothrom le 15kJ/cm
Fachtóir táthaithe Níos mó ná nó cothrom le 0.85
Feidhmíocht leathnaithe:
Ráta leathnaithe ceadaithe Níos lú ná nó cothrom le 5%
Brú sceite Níos mó ná nó cothrom le 1.5 uair brú dearaidh tar éis leathnú
Fardal agus saincheaptha:
Méideanna stocáilte go coitianta: Φ19.05, Φ25.4, etc.
Inventory >50,000 méadar
Cruinneas fad saincheaptha ± 2mm
Pacáistiú agus cosaint:
Ola coisctheach meirge + caipíní deiridh
Tá lipéid ábhair chomhoiriúnacha ASME BPE-i ngach beart

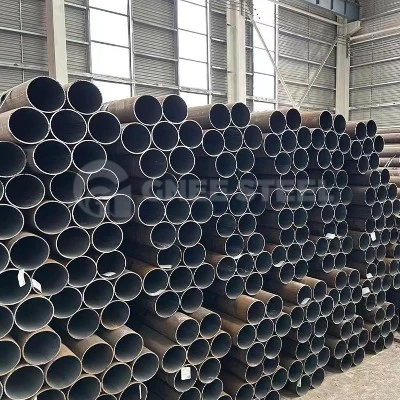

Píobán cruach gan uaim ASTM A106Píobán gan uaim de chruach charbóin is ea é atá deartha le haghaidh feidhmeanna ar ardteocht agus ar ardbhrú, a chomhlíonann an caighdeán ASTM A106/A106M arna bhunú ag an American Society for Testing and Materials (ASTM).
1. Comhdhéanamh Ceimiceach agus Airíonna Meicniúla
Comhdhéanamh Ceimiceach:
Déantar rialú docht ar chomhdhéanamh ceimiceach píopaí cruach gan uaim ASTM A106, agus tá na príomhghnéithe seo a leanas ann:
Carbón (C): Níos lú ná nó cothrom le 0.30%
Mangainéis (Mn): 0.29%~1.06%
Fosfar (P): Níos lú ná nó cothrom le 0.035%
Sulfar (S): Níos lú ná nó cothrom le 0.035%
Sileacan (Si): Níos lú ná nó cothrom le 0.10% (íosmhéid nach bhfuil sonraithe go sainráite, ach go hiondúil rialaithe laistigh de raon áirithe)
Cróimiam (Cr), Nicil (Ni), Copar (Cu), Moluibdín (Mo), Vanaidiam (V): Riandúile a bhfuil cion íseal (m.sh., Cr Níos lú ná nó cothrom le 0.40%, Ni Níos lú ná nó cothrom le 0.40%, etc.).
Cinntíonn na comhdhéanamh ceimiceacha rialaithe seo cobhsaíocht agus friotaíocht creimeadh na bpíopaí faoi choinníollacha ardteochta agus ardbhrú.
Airíonna Meicniúla:
Neart teanntachta: Níos mó ná nó cothrom le 415 MPa
Neart toraidh: Níos mó ná nó cothrom le 240 MPa
Fadú: Níos mó ná nó cothrom le 22% (nuair is é fad an tomhsaire 50mm)
Ráthaíonn na táscairí maoine meicniúla seo nach ndéanfaidh na píopaí dífhoirmiú nó réabfaidh go héasca faoi ardbhrú agus teocht ard.
2. Sonraíochtaí agus Toisí
Tagann píopaí cruach gan uaim ASTM A106 i sonraíochtaí éagsúla agus is féidir iad a shaincheapadh de réir riachtanais an chustaiméara maidir le trastomhais seachtracha éagsúla, tiús bhalla, agus faid. Tá trastomhais seachtracha coitianta sa raon ó NPS 1/8 (DN6) go NPS 48 (DN1200), le tiús balla arna chinneadh ag riachtanais úsáide sonracha.
3. Caighdeáin Cháilíochta agus Cigireacht
Ní mór do phíobáin déanta as cruach gan uaim ASTM A106 ceanglais an chaighdeáin ASTM A106/A106M a chomhlíonadh agus déanfar iniúchtaí cáilíochta dian orthu:
Anailís ar chomhdhéanamh ceimiceach: A chinntiú go gcomhlíonann comhdhéanamh ceimiceach na bpíopaí na ceanglais chaighdeánacha.
Tástálacha maoine meicniúla: Lena n-áirítear tástálacha ar neart teanntachta, neart toraidh, fadú agus táscairí eile.
Tástáil nach-millteach: Mar shampla tástáil ultrasonaic agus tástáil radagrafaíochta chun a chinntiú nach bhfuil aon lochtanna inmheánacha sna píopaí.
Amharciniúchadh: Caighdeán an dromchla, cruinneas tríthoiseach, agus gnéithe eile de na píopaí a sheiceáil.
ASTM A106 Gr.B vs ASTM A179 Príomhthábla Comparáide Feidhmíochta
| Toise Comparáide | ASTM A106 Gr.B | ASTM A179 |
|---|---|---|
| Scóip Chaighdeánach | Píopaí cruach carbóin gan uaim le haghaidh seirbhíse ardteochta, atá oiriúnach do phíblínte gaile, coirí, scagadh peitriceimiceach, agus timpeallachtaí eile ardbhrú/teochta. | Feadáin gan uaim carbóin fuara tarraingthe íseal le haghaidh malartóirí teasa, comhdhlúthadáin, agus trealamh aistrithe teasa eile, teocht oibriúcháin Níos lú ná nó cothrom le 450 céim . |
| Comhdhéanamh Ceimiceach (%) | ||
| - Carbón (C) | Níos lú ná nó cothrom le 0.30% | Níos lú ná nó cothrom le 0.06% |
| - Mangainéis (Mn) | 0.29%–1.06% | 0.27%–0.63% |
| - Sileacan (Si) | Níos lú ná nó cothrom le 0.10% (íosmhéid gan a bheith sonraithe, go hiondúil Níos mó ná nó cothrom le 0.10%) | Níos mó ná nó cothrom le 0.10% |
| - Fosfar (P) | Níos lú ná nó cothrom le 0.035% | Níos lú ná nó cothrom le 0.025% |
| - Sulfar (S) | Níos lú ná nó cothrom le 0.035% | Níos lú ná nó cothrom le 0.025% |
| - Riandúile (Cr/Ni, srl.) | Níos lú ná nó cothrom le 0.40% (gach eilimint) | Níl sé éigeantach, rianmhéideanna de ghnáth. |
| Airíonna Meicniúla | ||
| - Neart teanntachta | Níos mó ná nó cothrom le 415 MPa | Níos mó ná nó cothrom le 325 MPa |
| - Neart toraidh | Níos mó ná nó cothrom le 240 MPa | Níos mó ná nó cothrom le 180 MPa |
| - Fadú (fad tomhsaireachta 50mm) | Níos mó ná nó cothrom le 22% | Níos mó ná nó cothrom le 35% (tástáil in aghaidh ASTM E8, comhsheasmhach le modh tástála A106) |
| - Cruas | Gan sonraithe | Níos lú ná nó cothrom le 72 HRB |
| Feidhmíocht Próisis | ||
| - Tástáil leacaithe | Ag Teastáil: Tá an sampla leacaithe go dtí go dtéann ballaí an fheadáin i dteagmháil, gan aon scoilteanna. | Ní gá. |
| - Tástáil leathnaithe | Ní gá. | Ag Teastáil: Cón 30 céim, ráta leathnaithe Níos mó ná nó cothrom le 15%. |
| Toisí agus Lamháltais | Trastomhas seachtrach: NPS 1/8 go NPS 48 (DN6–DN1200); tiús bhalla in aghaidh an tsraith Sch (m.sh., Sch40, Sch80). | Trastomhas seachtrach: Φ12.7–50.8mm; tiús bhalla: 0.89-3.66mm; Caoinfhulaingt trastomhas seachtrach feadán Φ19mm ±0.10mm, diall tiús bhalla ±10%. |
| Cáilíocht Dromchla | Gan aon cheanglas follasach maidir le luach Ra; gan scoilteanna, fillteacha nó lochtanna scála. | Gairbhe an dromchla istigh/amuigh Ra Níos lú ná nó cothrom le 1.6μm; níos lú ná nó cothrom le scratches mion 0.05mm domhain. |
| Tástáil neamh-millteach | Tástáil ultrasonaic (UT), tástáil reatha eddy (ET), tástáil hidreastatach. | Tástáil reatha Eddy (ASME SE-209 Aicme A), tástáil ultrasonaic (ASME SA-450). |
| Riachtanais Chóireála Teasa | Teastaíonn cóireáil teasa ó fheadáin fuartharraingthe Níos mó ná nó cothrom le 650 céim chun strus a mhaolú. | Teastaíonn anáil gheal (780 céim × 3h) ó fheadáin fuartharraingthe chun cruaite oibre a dhíchur. |
| Feidhmchláir tipiciúla | Sár-théitheoirí coire gléasraí cumhachta, príomh-phíblínte gaile, aonaid scoilteadh peitriliam, iompar sreabhán ardbhrú. | Malartóirí teasa blaosc agus feadáin, comhdhlúthadáin, dromchlaí teasa coire ísealbhrú, feadáin malartaithe teasa imoibreora ceimiceach. |
| Moltaí Táthú | GTAW/GMAW, réamhthéamh Níos lú ná nó cothrom le 100 céim , gan aon teorainn éigeantach ionchuir teasa. | GTAW, gás cosanta Ar+2%O₂, ionchur teasa Níos lú ná nó cothrom le 15kJ/cm, fachtóir táthú Níos mó ná nó cothrom le 0.85. |
| Feidhmíocht Leathnaithe | Gan sonraithe. | Ráta leathnaithe incheadaithe Níos lú ná nó cothrom le 5%, brú sceite Níos mó ná nó cothrom le 1.5 uair brú dearaidh tar éis leathnú. |
| Ga Lúbthachta Íosta | Gan sonraithe. | 2D (D=trastomhas seachtrach), ráta laghdaithe tiús bhalla Níos lú ná nó cothrom le 15% tar éis lúbthachta. |
