Cur síos ar tháirgí
Is ábhar feidhmíochta ard - é an feadán carbóin, a bhfuil na buntáistí a bhaineann le friotaíocht éadrom, ard -neart, agus creimthe, agus a úsáidtear go forleathan i bhfeithicil, eitlíocht, trealamh spóirt, agus réimsí eile. Tá trastomhais idir 10 agus 80 mm ag feadáin charbóin a úsáidtear go coitianta, fad uasta idir 10 méadar, agus tiús idir 0.5 agus 5 mm. Gráid ábhar tipiciúil píopa cruach charbóin i ngrád B 5L B, x42 go x70, ASTM A106 B, ASTM A53 B, ASTM A252 Grád 3 agus ASTM A333 Grád 6 etc.
Ainm an Táirge:píopa gan uaim, píopa cruach gan uaim, píopa cruach charbóin gan uaim, píopa cruach charbóin gan uaim, píopa líne gan uaim
Iarratas:Le haghaidh gás converying, uisce agus ola le haghaidh sreabhán a tharchur
Méid:OD: 10.3-1219.2mm
WT: 1.65-60mm
Fad: 5.8/6/11.8/12m
Dromchla:oiled nó gan oiled
Críoch:foircinn plain, beveled le caipín feadán
Pacáiste:le beart nó le mórchóir
Caighdeán agus grád:API 5L /ASTM A106, Grád B; ASTM A53, gr.a, gr.b; DN 17175/EN10216-2, Grád ST35, ST45, ST52, 13CRMO44; DIN 2391/EN10305-1, Grád ST35, ST45, ST52; DIN 1629/EN10216-1, Grád ST37, ST45, ST52; Jis G3429 STH11; Jis G3429 STH12; Jis G3429 STH21; Jis G3429 STH22
Sonraíocht táirgí
Caighdeáin agus Gráid Píobán Cruach Carbóin
ASTM A106 Gr. B i gan uaim (difríochtaí idir píopa ASTM A106 agus A53)
ASTM A53 Gr. A, b i erw gan uaim, táthaithe, agus since brataithe, te - píopa cruach galbhánaithe tumtha
ASTM A179 Gr. C i dteas gan uaim (le haghaidh teas gan uaim a tharraingt ó theas cruach íseal -charbóin {- feadáin mhalartóra agus comhdhlúthadáin)
ASTM A192 (le haghaidh feadáin choire cruach charbóin gan uaim le haghaidh seirbhíse brú ard -)
ASTM A252 (le haghaidh cairn píopaí cruach táthaithe agus gan uaim)
ASTM A333 GR . 1, 2, 3, 4, 5, 6 (le haghaidh píopa cruach gan uaim agus táthaithe le haghaidh seirbhís teochta íseal -
ASTM A134 agus ASTM A135 (le haghaidh Friotaíocht Leictreach Táthaithe Píopaí Cruach ERW)
API 5L PIPE, ISO 3183 / API 5L Gr. A, B, x42, x46, x52, x56, x60, x65, x70, x80 i bpíopa cruach gan uaim agus táthaithe (LSAW, SSAW, ERW), do thionscail peitriliam agus gáis nádúrtha, píopa cruach do chórais iompair píblíne.
DIN 2440 Tá feidhm ag píopaí cruach gan uaim agus táthaithe le feadáin mheáchain mheáchain - atá oiriúnach le haghaidh scriúnna. .
CSZ Z245 Píobán táthaithe gan uaim agus ERW (íseal - Píobán táthaithe leictreach eisiata), chonaic sé píopa cruach a bhí beartaithe do chórais phíblíne ola agus gáis.
NBR 8261 FORD - tarraingthe, fuar {- foirm, píopa cruach táthaithe, i gcros ciorclach - rannóg, cearnóg nó dronuilleogach, curtha i bhfeidhm chun críocha struchtúracha.
Awwa C-200 le haghaidh píopa uisce cruach
Níos mó ábhair chaighdeáin ar fáil i gcás riachtanas speisialta
Comhdhéanamh Ceimiceach Píob CS agus Airíonna Meicniúla
|
caighdeánach |
Grád |
Comhpháirteanna ceimiceacha (%) |
Airíonna meicniúla |
|||||
|
C |
SI |
MN |
P |
S |
Neart teanntachta (MPA) |
Neart Toradh (MPA) |
||
|
Astm A53 |
A |
Níos lú ná nó cothrom le 0.25 |
- |
Níos lú ná nó cothrom le 0.95 |
Níos lú ná nó cothrom le 0.05 |
Níos lú ná nó cothrom le 0.06 |
Níos mó ná nó cothrom le 330 |
Níos mó ná nó cothrom le 205 |
|
B |
Níos lú ná nó cothrom le 0.30 |
- |
Níos lú ná nó cothrom le 1.2 |
Níos lú ná nó cothrom le 0.05 |
Níos lú ná nó cothrom le 0.06 |
Níos mó ná nó cothrom le 415 |
Níos mó ná nó cothrom le 240 |
|
|
Astm a106 |
A |
Níos lú ná nó cothrom le 0.30 |
Níos mó ná nó cothrom le 0.10 |
0.29-1.06 |
Níos lú ná nó cothrom le 0.035 |
Níos lú ná nó cothrom le 0.035 |
Níos mó ná nó cothrom le 415 |
Níos mó ná nó cothrom le 240 |
|
B |
Níos lú ná nó cothrom le 0.35 |
Níos mó ná nó cothrom le 0.10 |
0.29-1.06 |
Níos lú ná nó cothrom le 0.035 |
Níos lú ná nó cothrom le 0.035 |
Níos mó ná nó cothrom le 485 |
Níos mó ná nó cothrom le 275 |
|
|
ASTM A179 |
A179 |
0.06-0.18 |
- |
0.27-0.63 |
Níos lú ná nó cothrom le 0.035 |
Níos lú ná nó cothrom le 0.035 |
Níos mó ná nó cothrom le 325 |
Níos mó ná nó cothrom le 180 |
|
ASTM A192 |
A192 |
0.06-0.18 |
Níos lú ná nó cothrom le 0.25 |
0.27-0.63 |
Níos lú ná nó cothrom le 0.035 |
Níos lú ná nó cothrom le 0.035 |
Níos mó ná nó cothrom le 325 |
Níos mó ná nó cothrom le 180 |
|
API 5L PSL1 |
A |
0.22 |
- |
0.9 |
0.03 |
0.03 |
Níos mó ná nó cothrom le 331 |
Níos mó ná nó cothrom le 207 |
|
B |
0.28 |
- |
1.2 |
0.03 |
0.03 |
Níos mó ná nó cothrom le 414 |
Níos mó ná nó cothrom le 241 |
|
|
X42 |
0.28 |
- |
1.3 |
0.03 |
0.03 |
Níos mó ná nó cothrom le 414 |
Níos mó ná nó cothrom le 290 |
|
|
X46 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Níos mó ná nó cothrom le 434 |
Níos mó ná nó cothrom le 317 |
|
|
X52 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Níos mó ná nó cothrom le 455 |
Níos mó ná nó cothrom le 359 |
|
|
X56 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Níos mó ná nó cothrom le 490 |
Níos mó ná nó cothrom le 386 |
|
|
X60 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Níos mó ná nó cothrom le 517 |
Níos mó ná nó cothrom le 448 |
|
|
X65 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Níos mó ná nó cothrom le 531 |
Níos mó ná nó cothrom le 448 |
|
|
X70 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Níos mó ná nó cothrom le 565 |
Níos mó ná nó cothrom le 483 |
|
|
API 5L PSL2 |
B |
0.24 |
- |
1.2 |
0.025 |
0.015 |
Níos mó ná nó cothrom le 414 |
Níos mó ná nó cothrom le 241 |
|
X42 |
0.24 |
- |
1.3 |
0.025 |
0.015 |
Níos mó ná nó cothrom le 414 |
Níos mó ná nó cothrom le 290 |
|
|
X46 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Níos mó ná nó cothrom le 434 |
Níos mó ná nó cothrom le 317 |
|
|
X52 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Níos mó ná nó cothrom le 455 |
Níos mó ná nó cothrom le 359 |
|
|
X56 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Níos mó ná nó cothrom le 490 |
Níos mó ná nó cothrom le 386 |
|
|
X60 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Níos mó ná nó cothrom le 517 |
Níos mó ná nó cothrom le 414 |
|
|
X65 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Níos mó ná nó cothrom le 531 |
Níos mó ná nó cothrom le 448 |
|
|
X70 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Níos mó ná nó cothrom le 565 |
Níos mó ná nó cothrom le 483 |
|
|
X80 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Níos mó ná nó cothrom le 621 |
Níos mó ná nó cothrom le 552 |
|
Lamháltais Píobán Carbóin & Feadán
|
Cineálacha píopaí |
Méideanna píopaí (mm) |
Labhraíonn |
|
Rolladh te |
OD<50 |
± 0.50mm |
|
OD níos mó ná nó cothrom le 50 |
±1% |
|
|
WT<4 |
±12.5% |
|
|
Wt 4-20 |
+15%, -12.5% |
|
|
WT>20 |
±12.5% |
|
|
Fuar tarraingthe |
OD 6-10 |
± 0.20mm |
|
OD 10-30 |
± 0.40mm |
|
|
OD 30-50 |
±0.45 |
|
|
OD>50 |
±1% |
|
|
Wt níos lú ná nó cothrom le 1 |
± 0.15mm |
|
|
WT 1-3 |
+15%, -10% |
|
|
WT >3 |
+12.5%, -10% |
Feidhmchlár píopa carbóin gan uaim
|
Cineálacha |
Iarrchán |
|
Críocha struchtúir |
Struchtúr ginearálta agus meicniúil |
|
Seirbhísí leachtacha |
Peitriliam, Gás agus sreabháin eile a chuirtear in iúl |
|
Feadán coire brú íseal agus meánach |
Déantúsaíocht Gaile agus Coire |
|
Seirbhís colún hiodrálacha |
Tacaíocht hiodrálach |
|
Auto Semi - Cásáil seafta |
Auto SEM - Cásáil seafta |
|
Píobán líne |
Ola agus Gás ag iompar |
|
Feadánra agus cásáil |
Ola agus Gás ag iompar |
|
Píopaí druileála |
Bhuel druileáil |
|
Píopa druileála geolaíoch |
Druileáil gheolaíoch |
|
Feadáin Foirnéise, Feadáin Malartóirí Teasa |
Feadáin Foirnéise, Malartóirí Teasa |
|
Píopa uisce fuaraithe |
Píopa Gaile/Comhdhlúthán |
Píopa malartóra teasa |
Píopa Mara/Eischósta |
Píopa Dreidireachta |
Píopa tionsclaíoch |
|
Píopa ola agus gáis |
Píopa Troid Dóiteáin |
Píopa tógála/struchtúir |
Píopa uisciúcháin |
Píopa draein/séarachais |
Feadán coire |
Tábla Méid Píob Carbóin
| NPS | O.D | Ansi B36.10 B36.19 Tiús Balla | ||||||||||||||
| mm | le linn | mm | Sch5s | Sch10s | SCH10 | SCH20 | SCH30 | Sch40s | STD | SCH40 | SCH60 | SCH80 | Xs | Sch80s | SCH100 | Xxs |
| 8 | 1/4 | 13.72 | - | 1.65 | - | - | - | 1.73 | 1.73 | 1.73 | - | 3.02 | 3.02 | 3.02 | - | - |
| 10 | 3/8 | 17.14 | - | 1.65 | - | - | - | 2.31 | 2.31 | 2.31 | - | 3.2 | 3.2 | 3.2 | - | - |
| 15 | 1/2 | 21.34 | 1.65 | 2.11 | - | - | - | 2.77 | 2.77 | 2.77 | - | 3.73 | 3.73 | 3.73 | - | 7.47 |
| 20 | 3/4 | 26.67 | 1.65 | 2.11 | - | - | - | 2.87 | 2.87 | 2.87 | - | 3.91 | 3.91 | 3.91 | - | 7.82 |
| 25 | 1 | 33.4 | 1.65 | 2.77 | - | - | - | 3.38 | 3.38 | 3.38 | - | 4.55 | 4.55 | 4.55 | - | 9.09 |
| 32 | 1 1/4 | 42.16 | 1.65 | 2.77 | - | - | - | 3.56 | 3.56 | 3.56 | - | 4.85 | 4.85 | 4.85 | - | 9.7 |
| 40 | 1 1/2 | 48.26 | 1.65 | 2.77 | - | - | - | 3.68 | 3.68 | 3.68 | - | 5.08 | 5.08 | 5.08 | - | 10.16 |
| 50 | 2 | 60.32 | 1.65 | 2.77 | - | - | - | 3.91 | 3.91 | 3.91 | - | 5.54 | 5.54 | 5.54 | - | 11.07 |
| 65 | 2 1/2 | 73.02 | 2.11 | 3.05 | - | - | - | 5.16 | 5.16 | 5.16 | - | 7.01 | 7.01 | 7.01 | - | 14.02 |
| 80 | 3 | 88.9 | 2.11 | 3.05 | - | - | - | 5.49 | 5.49 | 5.49 | - | 7.62 | 7.62 | 7.62 | - | 15.24 |
| 90 | 31/2 | 101.6 | 2.11 | 3.05 | - | - | - | 5.74 | 5.74 | 5.74 | - | 8.08 | 8.08 | 8.08 | - | - |
| 100 | 4 | 114.3 | 2.11 | 3.05 | - | - | - | 6.02 | 6.02 | 6.02 | - | 8.56 | 8.56 | 8.56 | - | 17.12 |
| 125 | 5 | 141.3 | 2.77 | 3.4 | - | - | - | 6.55 | 6.55 | 6.55 | - | 9.53 | 9.53 | 9.53 | - | 19.05 |
| 150 | 6 | 168.28 | 2.77 | 3.4 | - | - | - | 7.11 | 7.11 | 7.11 | - | 10.97 | 10.97 | 10.97 | - | 21.94 |
| 200 | 8 | 219.08 | 2.77 | 3.4 | - | 6.35 | 7.04 | 8.18 | 8.18 | 8.18 | 10.31 | 12.7 | 12.7 | 12.7 | 15.09 | 22.22 |
| 250 | 10 | 273.05 | 3.4 | 3.76 | - | 6.35 | 7.8 | 9.27 | 9.27 | 9.27 | 12.7 | 12.7 | 12.7 | 15.09 | 18.26 | 25.4 |
| 300 | 12 | 323.85 | 3.96 | 4.57 | - | 6.35 | 8.38 | 9.52 | 9.52 | 10.3 | 14.27 | 12.7 | 12.7 | 17.48 | 21.44 | - |
| 350 | 14 | 355.6 | 3.96 | 4.78 | 6.35 | 7.92 | 9.52 | *9.52 | 9.52 | 11.13 | 15.09 | 12.7 | 12.7 | 19.05 | 23.83 | - |
| 400 | 16 | 406.4 | 4.19 | 4.78 | 6.35 | 7.92 | 9.52 | *9.52 | 9.52 | 12.7 | 16.66 | 12.7 | 12.7 | 21.44 | 26.19 | - |
| 450 | 18 | 457.2 | 4.19 | 4.78 | 6.35 | 7.92 | 11.12 | *9.52 | 9.52 | 14.27 | 19.05 | 12.7 | 12.7 | 23.82 | 29.36 | - |
| 500 | 20 | 508 | 4.78 | 5.54 | 6.35 | 7.92 | 12.7 | *9.52 | 9.52 | 15.09 | 20.62 | 12.7 | 12.7 | 26.19 | 32.54 | - |
| 550 | 22 | 558.8 | 4.78 | 5.54 | 6.35 | 7.92 | 12.7 | *9.52 | 9.52 | - | 22.22 | 12.7 | 12.7 | 28.58 | 34.92 | - |
| 600 | 24 | 609.6 | 5.54 | 6.35 | 6.35 | 7.92 | 14.27 | *9.52 | 9.52 | 17.48 | 24.61 | 12.7 | 12.7 | 30.96 | 38.89 | - |
| 650 | 26 | 660.4 | - | *7.92 | 7.92 | 12.7 | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 700 | 28 | 711.2 | - | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 750 | 30 | 762 | 6.35 | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 800 | 32 | 812 | - | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | 17.48 | - | 12.7 | 12.7 | - | - | - |
| 850 | 34 | 863.6 | - | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | 17.48 | - | 12.7 | 12.7 | - | - | - |
| 900 | 36 | 914.4 | - | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | 19.05 | - | 12.7 | 12.7 | - | - | - |
| 950 | 38 | 965.2 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1000 | 40 | 1016 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1050 | 42 | 1066.8 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1100 | 44 | 1117.6 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1150 | 46 | 1168.4 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1200 | 48 | 1219.2 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1300 | 52 | 1320.8 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | - |
| 1350 | 54 | 1371.6 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | - |
| 1400 | 56 | 1422.4 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | - |
| 1500 | 60 | 1524 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 1600 | 64 | 1625.6 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 1700 | 68 | 1727.2 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 1800 | 72 | 1828.8 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 1900 | 76 | 1930.4 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 2000 | 80 | 2032 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
Próiseas táirgthe

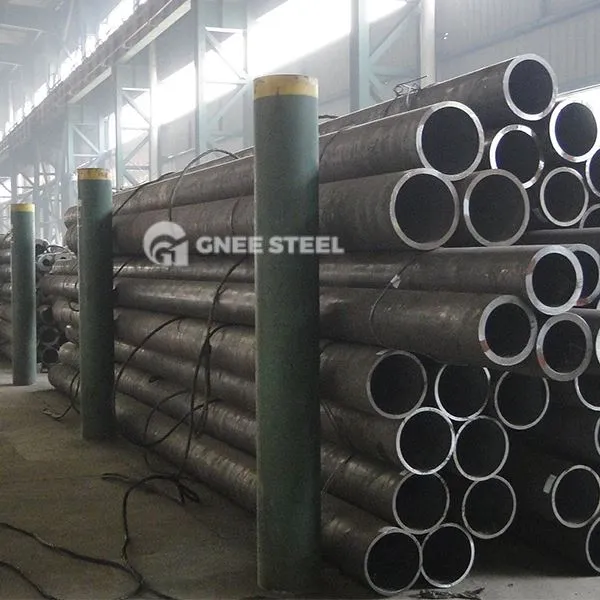

Píopa Smls carbóin gnee le díol
Clibeanna Te: ASTM A53 B ASTM A106 Gr. B ASTM A179 ASTM A192 ASTM A333 agus API 5L Píopa cruach gan uaim charbóin, an tSín ASTM A53 B ASTM A106 Gr. B ASTM A179 ASTM A192 ASTM A333 agus API 5L Monaróirí Píobán Cruach Cruach gan uaim, Soláthraithe, Monarcha
